41- Flashcard

تحسين مكونات التربة

مزج المواد الحبيبية، مثل الرمل أو الحصى أو الحجر المسحوق في التربة الطبيعية عن طريق الدمك. تصبح طبقة التربة التي تكونت على بهذه الطريقة أقوى بكثير وتكون ذات قدرة تحمل محسنة.

Click To Flip the Card
42- Flashcard
الستائر المعدنية (شيت بايل)

الستائر المعدنية (شيت بايل)

حصر التربة في منطقة مغلقة بمساعدة الستائر المعدنية (الشيت بايل). تستخدم هذه الطريقة مع الأساسات الضحلة في التربة الرملية.

Click To Flip the Card
43- Flashcard

خوازيق الرمل

عن طريق دق ودفع خوازيق الرمال. تعتمد هذه الطريقة على مبدأ تقليل حجم الفراغ للتربة الطبيعية. تصنع الثقوب في التربة الناعمة بمساعدة خوازيق خشبية أو وسائل أخرى ثم يتم ملء الثقوب بالرمل ويدك. هذه تسمى خوازيق الرمل. يمكن تحسين قدرة تحمل التربة اللينة بشكل ملحوظ من خلال دفع خوازيق الرمل في مسافات بينية قريبة

Click To Flip the Card
44- Flashcard
الضغط الديناميكي للتربة

الضغط الديناميكي للتربة

تعتمد على إسقاط الوزن الثقيل حوالي ٥ إلى ٢٠ طن من ارتفاع كبير. هذه الطريقة فعالة بشكل خاص في التربة الحبيبية.

عندما يكون الماء موجودًا في باطن الأرض ، يتم تصريفه أولاً قبل استخدام طريقة الضغط الديناميكي. يتم تحديد شكل وحجم ووزن وارتفاع إسقاط الثقل في الضغط الديناميكي يما يتناسب مع موقع على حدة. بشكل عام ، يتم إجراء ٣ أو ٤ إسقاطات في كل موضع لتشكيل فوهة بعمق يصل إلى ٢.٥ م وقطر ٥ م.

يؤدي استخدام طريقة الضغط الديناميكي إلى حدوث اهتزازات في المناطق المحيطة بسبب السقوط الحر للوزن الثقيل. يمكن أن يسبب هذا مشاكل في الهياكل والمباني المجاورة. لذلك ، يجب مراعاة ظروف المباني القائمة المجاورة قبل استخدام هذه الطريقة لتحسين قدرة تحمل التربة.

Click To Flip the Card
45- Flashcard
الحشو النفاث

الحشو النفاث

تستخدم في جميع أنواع التربة حيث يتم الحشو النفاث عن طريق إنزال مسبار مراقبة إلى فتحة محفورة مسبقا قطرها ١٥٠ ملم.

يتكون المسبار من نفاثتين، تنفث النفاثة العليا بالماء، وتتركز بالهواء المضغوط لدفع أي مادة سائبة إلى أعلى التوجيه إلى مستوى الأرض. تملأ النفاثة السفلية الفراغ بجراوت الأسمنت شديد التماسك الذي يتحول إلى كتلة صلبة مكونا ما يشبه الأعمده.

قد يستخدم في حقن تربة المشاريع والمباني القائمة التي تعرضت لمشاكل بسبب تربة التأسيس.

Click To Flip the Card
46- Flashcard

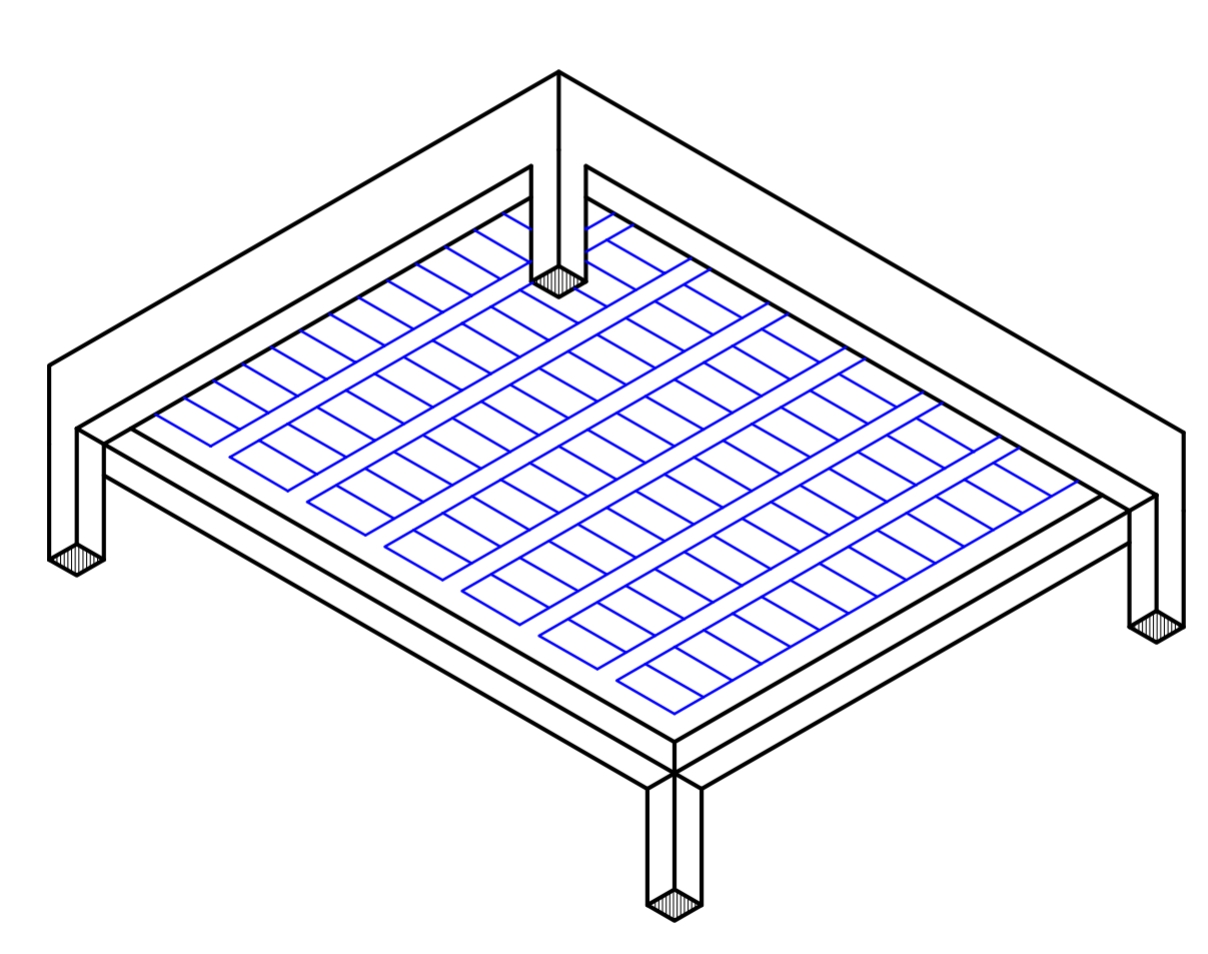

السقف الهوردي/سقف البلوك المفرغ

السقف الهوردي/سقف البلوك المفرغ

Hollow Block Slab

سقف يتكون من مجموعة من الأعصاب (جسور صغيرة بسمك السقف) في اتجاه معين ويكون هو اتجاه التحميل ونقل الوزن إلى مجموعة الجسور الساقطة أو المخفية ومنها إلى الأعمدة إلى القواعد ثم تربة التأسيس وبين هذه الأعصاب البلوكات بواقع عصب ثم صف بلوك موازي ثم عصب وهكذا. ومن الممكن أن تكون الأعصاب في كلا الاتجاهين وهذه الطريقة تتيح تغطية مساحة أكبر مثل القاعات الكبيرة التي تزيد عن ٧ متر عرض وطول.

Click To Flip the Card
47- Flashcard
مميزات السقف الهوردي/البلوك المفرغ

مميزات السقف الهوردي/البلوك المفرغ

HOLLOW BLOCK SLAB

تغطية مساحات أكبر وبتكلفة أقل.

عازل جيد للصوت.

يمكن استخدام جسور مخفية لا تعيق التقسيم المعماري.

Click To Flip the Card
48- Flashcard
كم طن حديد للسقف الهوردي؟

كم طن حديد للسقف الهوردي؟

تختلف كمية حديد التسليح من سقف إلى آخر ولكن يمكن بصورة تقريبية نتعرف على الكمية والتكلفة:

السقف الهوردي ذو الجسور المخفية

كمية الحديد بالكيلو جرام = مساحة السقف × ٣٠ وبقسمة الناتج /١٠٠٠ نحصل على الأطنان.

السقف الهوردي ذو الجسور الساقطة كليا

كمية الحديد بالكجم = مساحة السقف × ١٥ ونقسم الناتج على ١٠٠٠ = عدد الأطنان.

Click To Flip the Card
49- Flashcard
كم عدد البلوكات في السقف الهوردي؟

كم عدد البلوكات في السقف الهوردي؟

يمكن الحصول على رقم تقريبي من عدد البلوكات بضرب مساحة السقف × ٥ والناتج يشمل الهادر.

Click To Flip the Card
50- Flashcard

كمية الخرسانة للسقف الهوردي

*القيمة المتوسطة لعدد أمتار الخرسانة المكعبة لصب السقف الهوردي بالسمك المنتشر تعادل

مساحة السقف ضرب 0.2 ، والناتج بالأمتار المكعبة.

*أو طريقة الثلث والثلثين فتكون كمية الخرسانة المكعبة هي ثلثي تكعيب السقف الكلي وكمية البلوك المكعبة تعادل ثلث تكعيب السقف. ناتج تكعيب البلوك يجب قسمته على حجم البلوكة الواحدة للحصول على عدد البلوكات.

ملاحظة مهمة:

لا تنسى استخدام الوحدات الصحيحة في كل مرة وأن هذه قيم تقريبية استرشادية.

لا يجب الاعتماد على هذه الطريقة في تسعير المشروعات الكبيرة.

Click To Flip the Card
51- Flashcard
استلام السقف الهوردي

استلام السقف الهوردي

التأكد من اتجاه الأعصاب.

التأكد من أعداد الأعصاب.

التأكد من أعداد وأقطار الأسياخ السفلية والعلوية للعصب.

التأكد من أعداد وأقطار الكانات في العصب.

التأكد من طريقة رص البلوك بحيث يكون أول وآخر بلوكة مقلوبتين لضمان عدم دخول الخرسانة داخل البلوك.

التأكد من استقامة كل صف بلوك.

البلوك يجلس على القاعدة الأكبر، حيث يوجد نوعية بلوكات تكون علي شكل شبه منحرف.

التأكد من تسليح السوليد بارت وإرتباطه بالكمرات.

التأكد من جودة الأخشاب والتقفيل الجيد.

التأكد من الغطاء الخرساني من جميع الجهات.

التأكد من عدم تلامس حديد الأعصاب مع البلوك.

التأكد من نهايات أسياخ الأعصاب مطابقة للتفاصيل سواء كانت بزوايا داخل الكمرات أو لا.

التأكد من التربيط الجيد للأسياخ مع الكانات حتى لا تتحرك مع الصب.

تربيط نهايات أسياخ الأعصاب جيدا في الجسور.

التأكد من نظافة السطح جيدا.

التأكد من رش البلوك بالماء قبل الصب حتى لا يمتص ماء الخلطة.

التأكد من ال cross rib إن وجد ويكون محمول على الأعصاب الرئيسية وبنفس التسليح.

التأكد من شبكة التسليح العلوية بالعدد والقطر المرفق في اللوحات.

Click To Flip the Card
