Study Set Content:
ركيزة التثبيط الزلزالي
Seismic Damper
لامتصاص وتخفيف الصدمات التي يتأثر بها المنشأ
خمادات (damper)
حيث تمتص القوى الناتجة عن الاحمال الجانبية والافقية
أنواع الفواصل الخرسانية
( CONCRETE JOINTS)
1- فواصل التمدد
Expansion Joints
2- فواصل الهبوط [الفواصل الإنشائية]
Settlement Joints
3. فاصل الصب
Construction Joint
4. فواصل العزل
Isolation Joints
5. فواصل التحكم
Control Joints
6. فواصل تخفيف الضغط
Pressure Reliving Joints
7.الفواصل المستعارة
8.فواصل منع تسرب المياه
فواصل التمدد
Expansion Joints
تنفذ هذه الفواصل للتغلب على مشكلة التغيرات الحرارية الناتجة عن اختلاف معامل التمدد الحراري للخرسانة عنه في الحديد، الأمر الذي قد يسبب إجهادات داخلية عالية لكليهما.
![فواصل الهبوط [الفواصل الإنشائية]](https://www.quetab.com/media/show/u/i163/s2/a0/6160ef17e76d5.png)
فواصل الهبوط [الفواصل الإنشائية]
Settlement Joints
ينفذ فاصل الهبوط كفاصل التمدد إلا أنه يشمل جميع أجزاء المبنى بما فيها الأساسات قاطعاً طول المبني بأكمله بسمك 2سم تقريباً حيث يبدأ الفصل من الأساسات وينتهي في أعلي سقف مروراً بجميع الطوابق. وتنفذ فواصل الهبوط لأحد الأسباب التالية :
1- اختلاف طبيعة التربة أسفل المبنى، مما يعني اختلاف تصرفها تحت تأثير الأحمال الواقعة عليها، الأمر الذي قد يؤدي إلى الهبوط المتفاوت بين أجزاء المبنى .
2- اختلاف توزيع الأحمال في المبنى اختلافاً واضحاً .
3- اختلاف التصرف الإنشائي لأجزاء المبنى اختلافاً كبيراً كاختلاف أطوال المسافات بين الأعمدة ( البلاطات)في المبنى .
البلاطة الخرسانية
concrete slab
عبارة عن مكون هيكلي مسطح ثنائي الأبعاد للمبنى بسماكة صغيرة جدًا مقارنة بأبعادها الأخرى. يوفر مأوى مغطّى أو سطح عمل مستوٍ في المباني. وتتمثل مهمتها الأساسية في نقل الحمل عن طريق الانحناء في اتجاه واحد أو اتجاهين. حيث تستخدم الألواح الخرسانية المسلّحة في الأسطح والأرضيات والسقوف وكأرضيات الجسور. يمكن أن يتخذ نظام أرضية الهيكل أشكالًا عديدة مثل الألواح الصلبة في الموقع والوحدات مسبقة الصب والبلاطة المضلعة وما إلى ذلك.

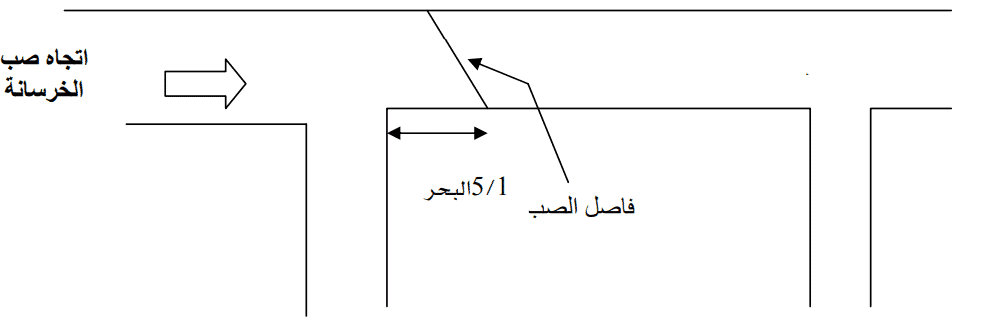

فاصل الصب
Construction Joint
وهو الفاصل الناتج عن صب بلاطات المبنى الواحد في فترات زمنية مختلفة وعدم صب البلاطة الواحدة في وقت واحد، ويجب عمل فاصل الصب للخرسانة في أماكن القص الأقل
Minimum Shear
سواء كان ذلك للبلاطات أو الجسور أو الأرضيات .
فواصل العزل
Isolation Joints
وهي فواصل تسمح بالتمدد الأفقي البسيط الناتج عن انكماش البلاطات أو الأساسات أو الحوائط, كما أنها تسمح بالتمدد الراسي عند حدوث هبوط في التربة، ويجب ألا تحوي هذه الفواصل أي نوع من أنواع التسليح .
فواصل التحكم
Control Joints
وهي فوصل تسمح للخرسانة بالانضغاط لمنع حدوث شروخ ناتجة عن انكماش الخرسانة بسبب التغير الحراري ، و يتم عملها لبلاطات الأرضية لتسمح بتمدد البلاطة في الاتجاه الأفقي فقط ولا تسمح بالهبوط .
فواصل بلاطات الأرضيات
هي فواصل يتم عملها عند تغطية الأرضيات ببلاطات خرسانية بحيث تقسم الأرضية إلى مربعات
فواصل منع تسرب المياه
هي شرائط مطاطية نمنع تسرب الماء توضع عند عمل فواصل الصب بين أرضيات وجدران خزانات المياه أو ,صامات السباحة.
